认识Grafana

Grafana 是一个开源的分析和监控平台，最初由瑞典工程师 Rickard Öberg 在 2014 年创立。它主要用于创建和管理仪表板，将来自不同数据源的数据以图表、图形和表格的形式展示出来，帮助用户快速理解和分析数据。

主要功能如下：

  • 数据可视化：通过丰富的图表类型（如折线图、柱状图、饼图、地图等），将复杂的数据以直观的方式展示出来。
  • 多数据源支持：可以连接多种数据源，如 Prometheus、InfluxDB、MySQL、Elasticsearch 等，获取数据进行可视化。
  • 仪表板管理：用户可以创建、编辑和共享仪表板，将多个图表组合在一起，形成一个完整的监控视图。
  • 警报功能：基于数据设置警报规则，当数据达到特定阈值时，Grafana 可以通过邮件、Slack 等方式发送通知。
  • 灵活的查询语言：支持多种查询语言，如 PromQL（Prometheus 查询语言）、InfluxQL 等，方便用户对数据进行复杂查询。
  • 插件扩展：通过插件机制，用户可以扩展 Grafana 的功能，例如添加新的图表类型或数据源。

应用场景：

  • 运维监控：监控服务器、网络设备、应用程序的性能指标（如 CPU 使用率、内存使用率、响应时间等）。
  • 数据分析：分析业务数据，如销售额、用户流量、转化率等，帮助决策。
  • 物联网（IoT）监控：实时监控传感器数据，如温度、湿度、设备状态等。
  • 日志分析：结合 Elasticsearch 等日志存储系统，分析日志数据，快速定位问题。

Grafana 的架构相对简单，主要由以下几部分组成：

  • 前端界面：用户通过浏览器访问 Grafana 的 Web 界面，进行仪表板的创建和管理。
  • 后端服务：负责处理数据查询、警报逻辑、用户认证等核心功能。
  • 数据源：Grafana 从外部数据源获取数据，这些数据源可以是时间序列数据库（如 Prometheus、InfluxDB）、关系型数据库（如 MySQL、PostgreSQL）或日志存储系统（如 Elasticsearch）。

Grafana环境搭建

使用Docker快速构建

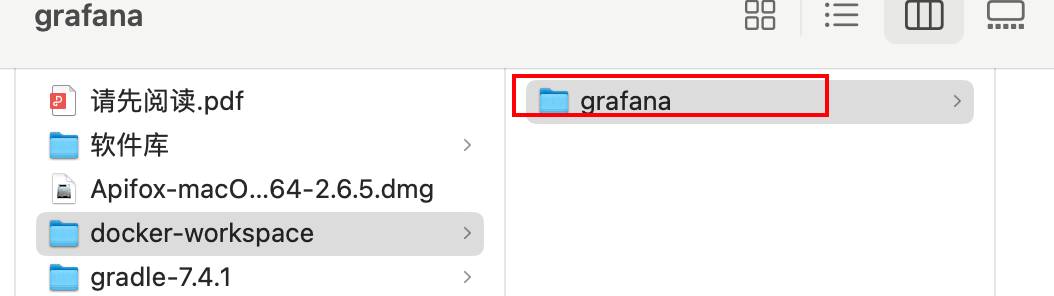

1、创建本机映射目录数据

null

2、docker运行 Grafana 容器（持久化数据）

# 挂载docker中/var/lib/grafana 到 /Users/edy/softwares/docker-workspace/grafana
docker run -d --name=grafana -p 3000:3000 -v /Users/edy/softwares/docker-workspace/grafana:/var/lib/grafana grafana/grafana

后续命令：

# 停止容器
docker stop grafana
# 删除容器
docker rm grafana

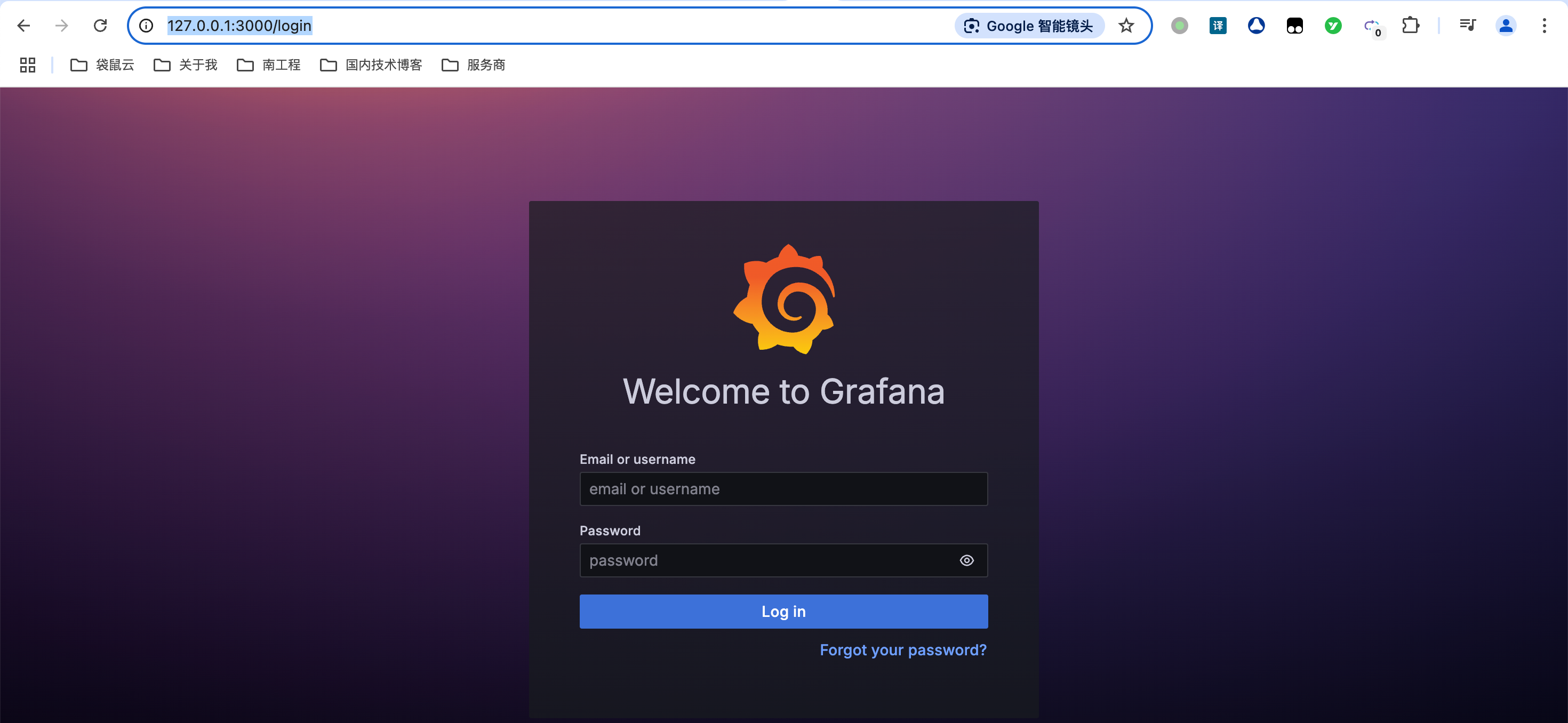

访问官网：http://127.0.0.1:3000/login

null

初始账号为：

admin
admin

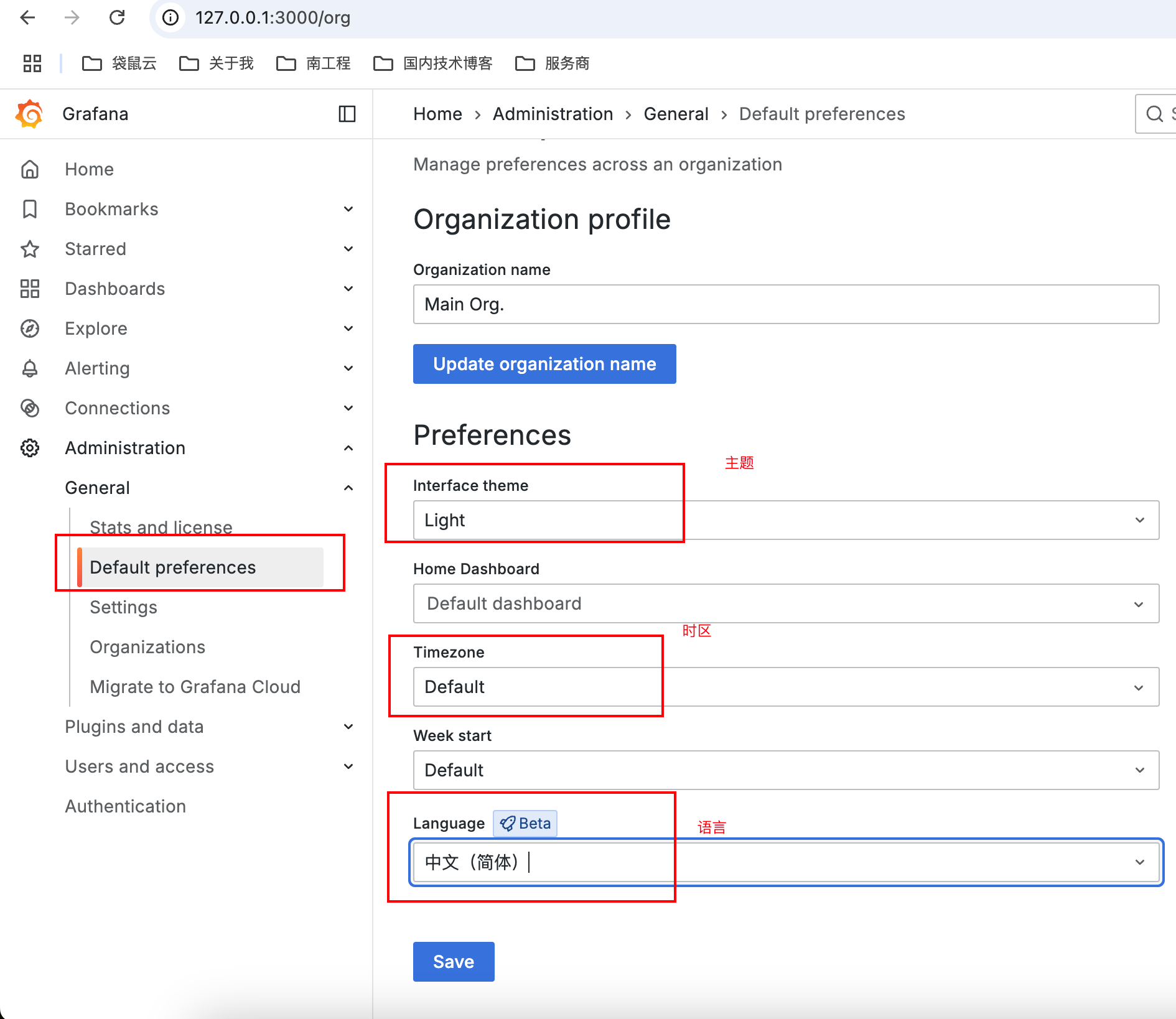

功能详细使用

null

添加数据源

mysql

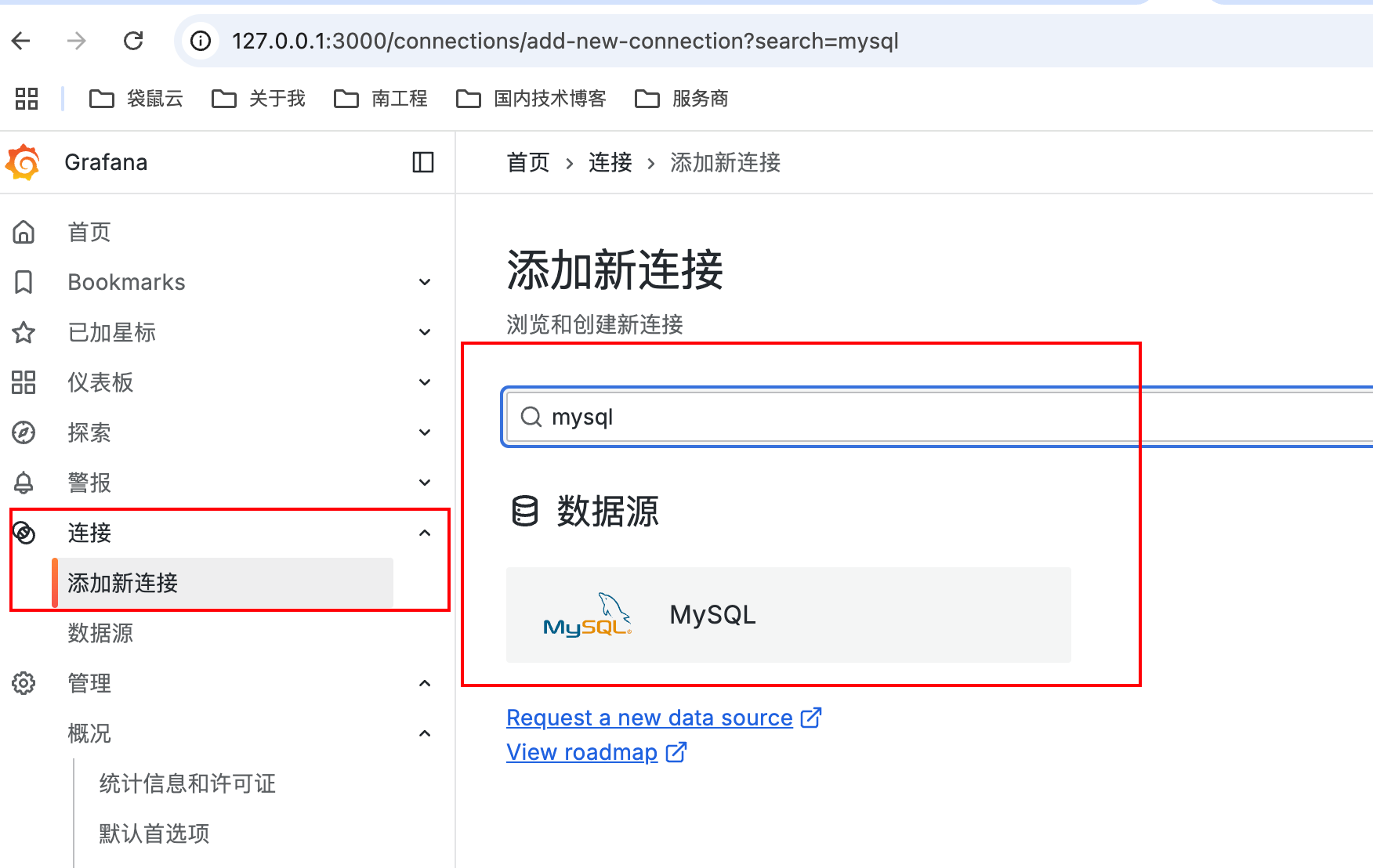

在连接这里，新建一个mysql数据源连接：

null

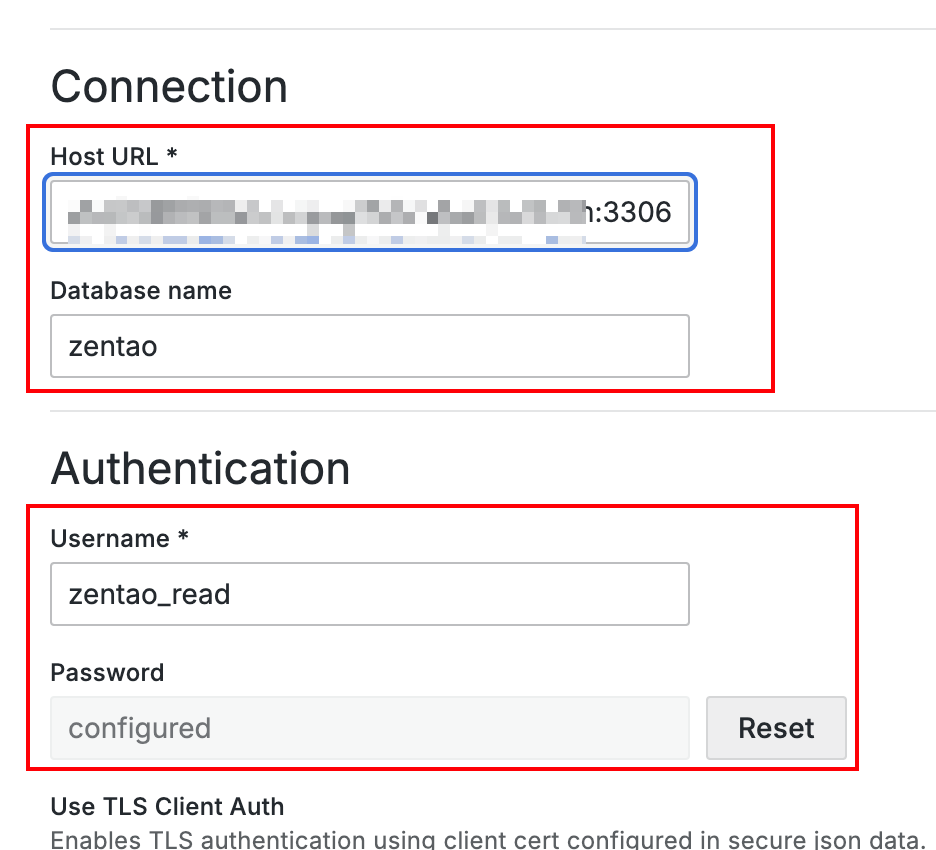

配置如下：

url+端口、数据库名字、用户名密码

null

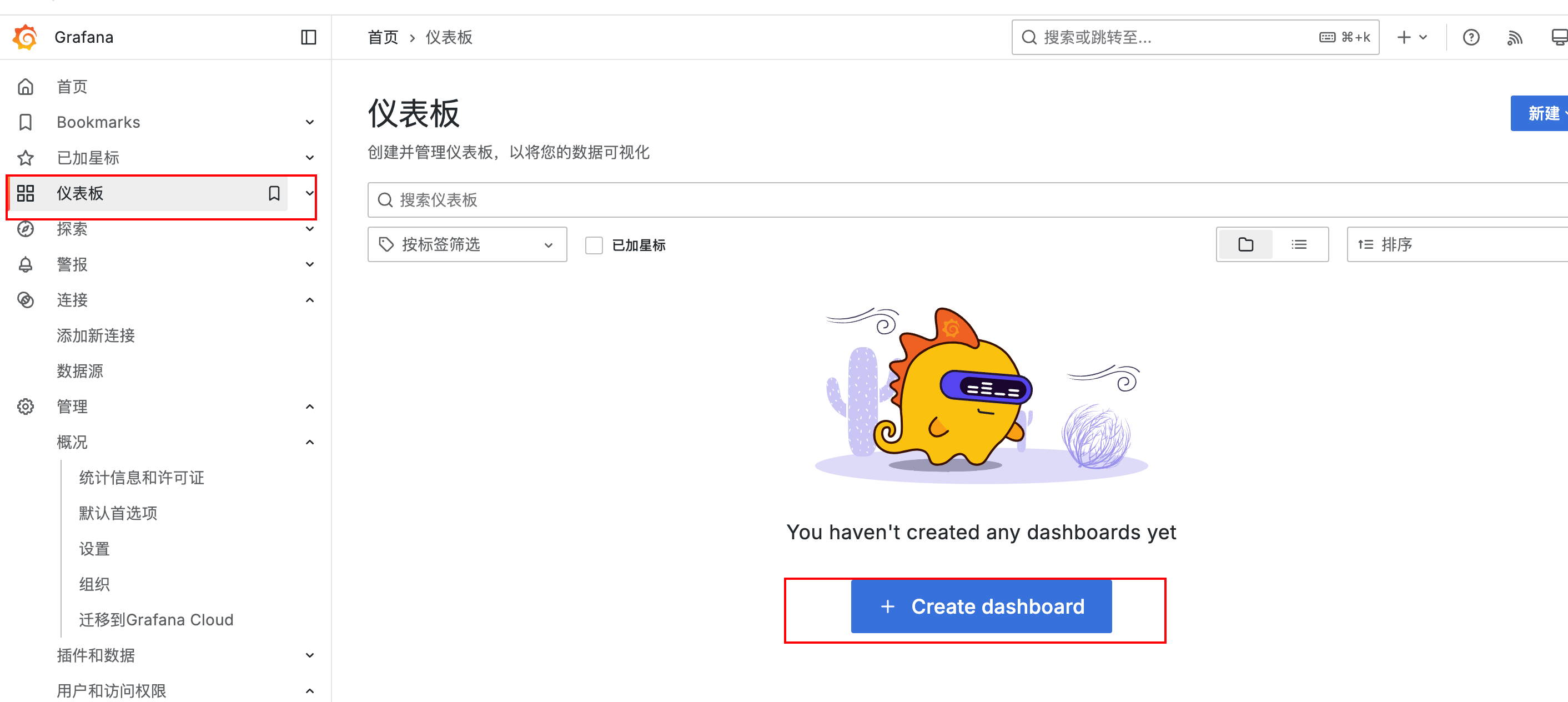

新建仪表盘

null

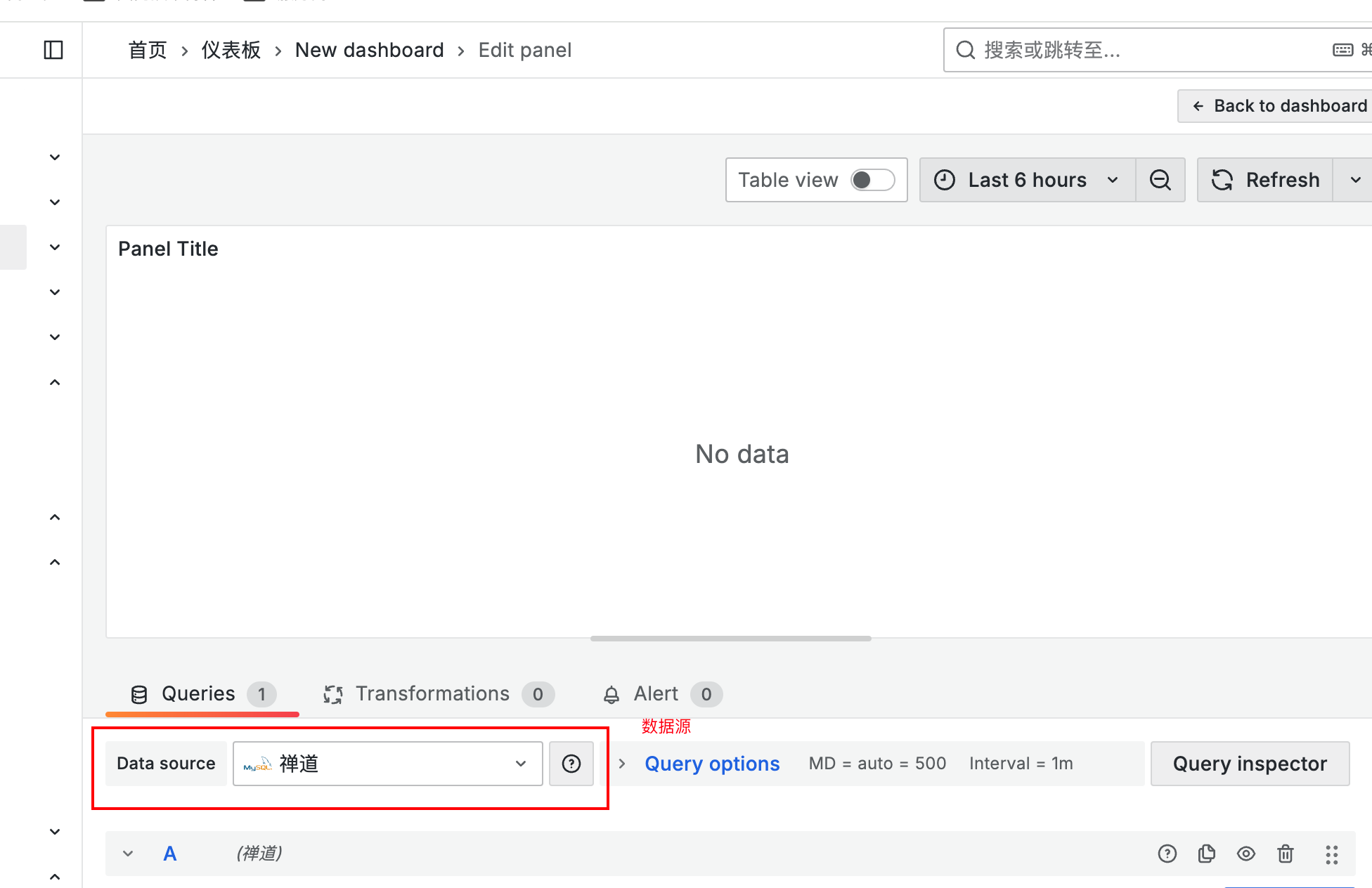

选择数据源：

null

实战案例

案例1：Bar chart图

知识点描述

$__timeFilter宏定义使用

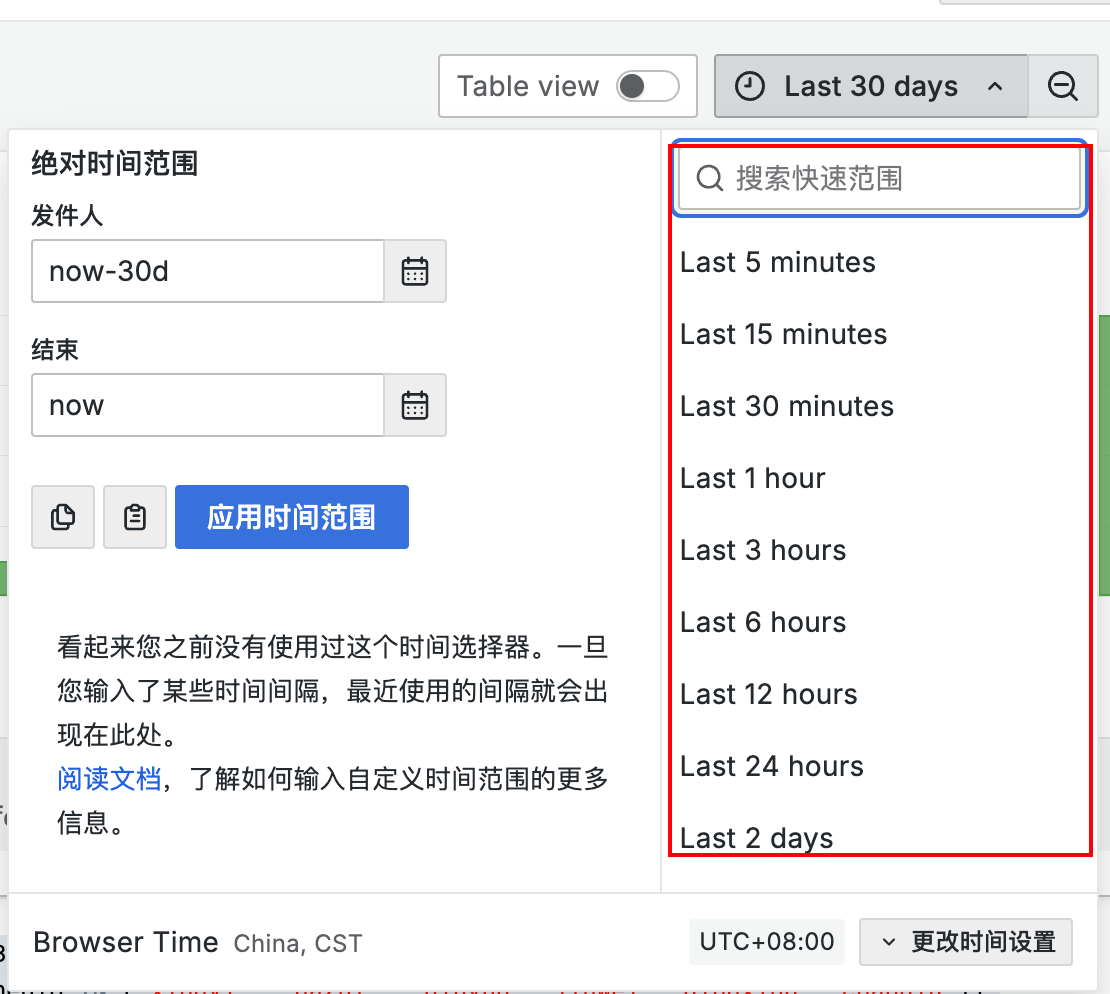

**场景：**当你访问包含该面板的仪表板时，你会看到页面右上角有一个时间范围选择器，默认是“Last 6 hours”，“Last 24 hours”，“Last 7 days”等选项。

null

使用方式如下：

AND openedDate >= DATE_SUB(CURDATE(), INTERVAL 30 DAY))

# 替换
AND $__timeFilter(openedDate)

介绍：

$__timeFilter宏定义使用：并不需要你手动配置，它是Grafana内置的一个时间过滤宏，旨在简化与时间相关的查询编写。当你在Grafana中使用支持的时间序列数据库（如MySQL、PostgreSQL、Prometheus等）时，这个宏会自动解析并根据用户在界面上选择的时间范围生成相应的SQL片段。

如何使用 $__timeFilter：

  1. 确保数据源支持： 首先确认你的数据源是Grafana支持的类型之一，并且正确添加和配置了该数据源。
  2. 直接在SQL查询中使用 $__timeFilter：
    • 在你的SQL查询中，找到需要根据时间范围进行过滤的地方。
    • 使用 $__timeFilter(时间字段名) 的形式替换原有的固定时间条件。例如，在你的场景中，可以将原始的 AND openedDate >= DATE_SUB(CURDATE(), INTERVAL 30 DAY) 替换为 AND $__timeFilter(openedDate)。

自定义时间间隔：

如果你想要更细粒度地控制时间间隔，或者想提供自定义的时间范围选项，可以通过以下几种方式：

  • 使用其他Grafana时间变量： Grafana还提供了其他一些有用的宏，如 $__from 和 $__to，它们分别代表从和到的时间戳（以毫秒为单位）。你可以用这些宏来构造自己的时间过滤条件。
AND openedDate BETWEEN FROM_UNIXTIME($__from / 1000) AND FROM_UNIXTIME($__to / 1000)
  • 面板设置中的相对时间和绝对时间选择： 用户可以在每个面板的右上角选择“Time range”来指定相对或绝对的时间范围，而无需额外的SQL修改。

给定panel设置变量-custome变量使用

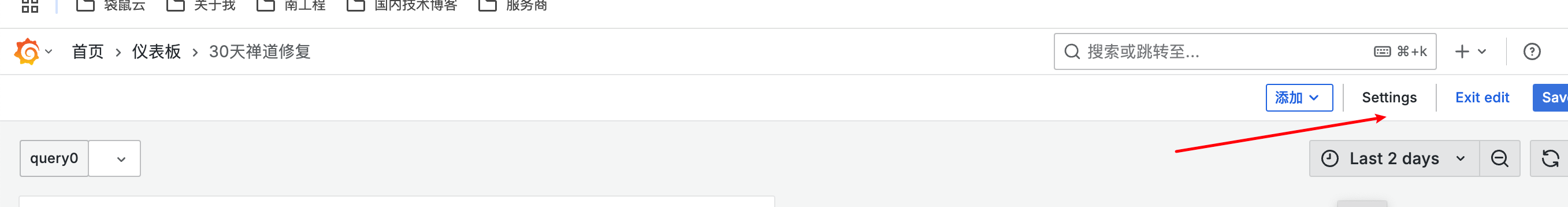

进入到panel之后，点击settings：

null

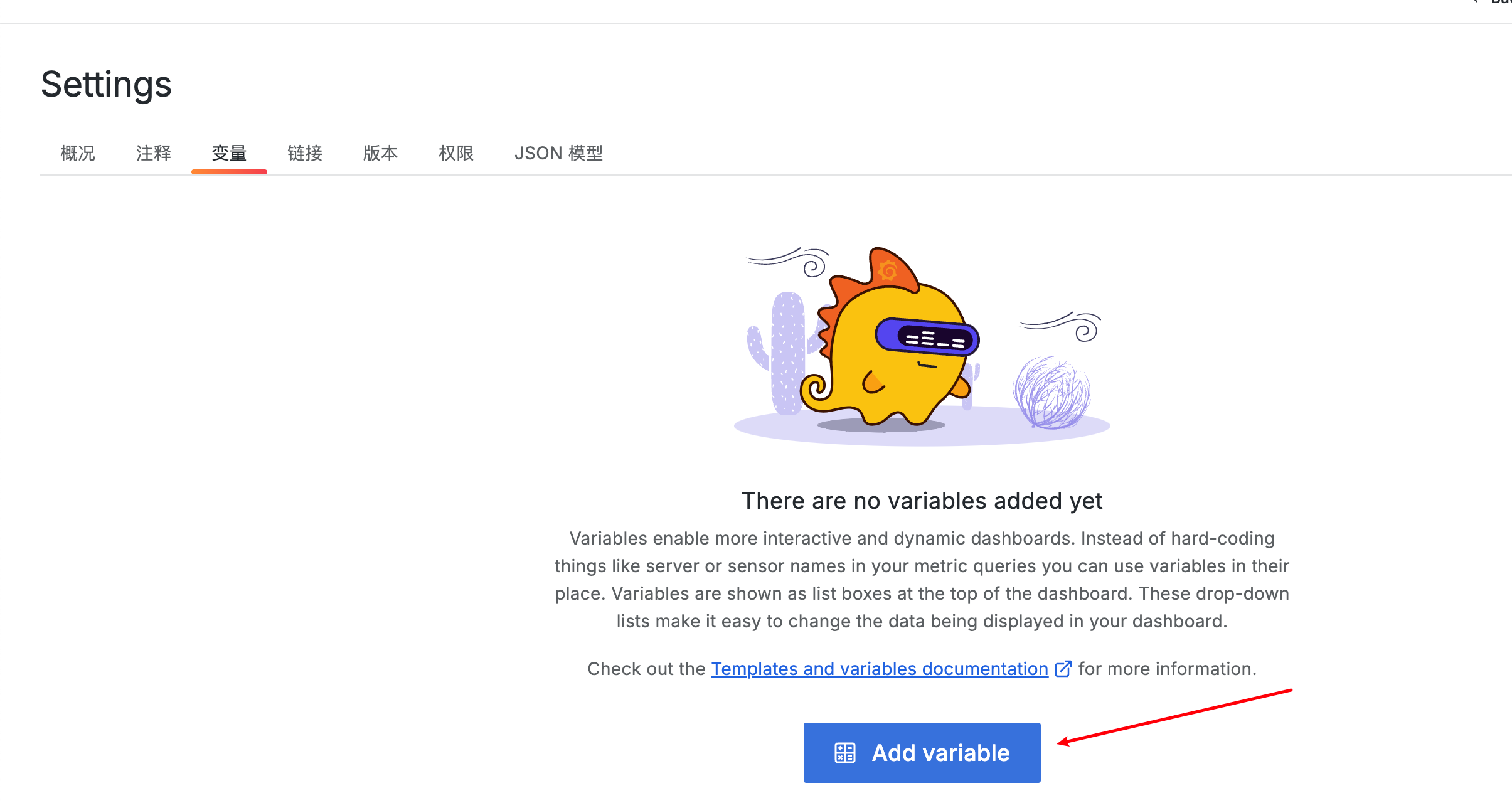

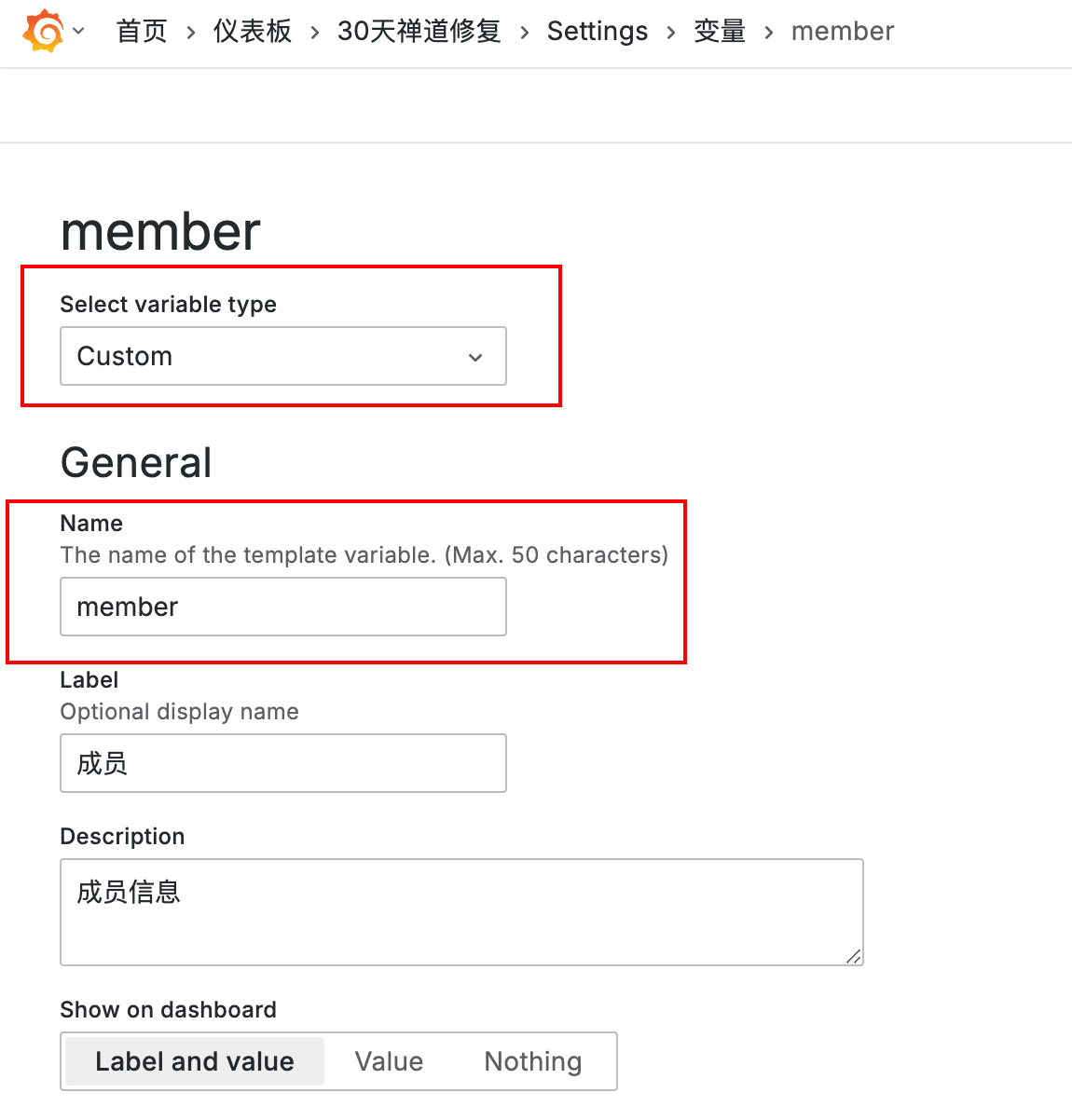

添加变量即可：

null

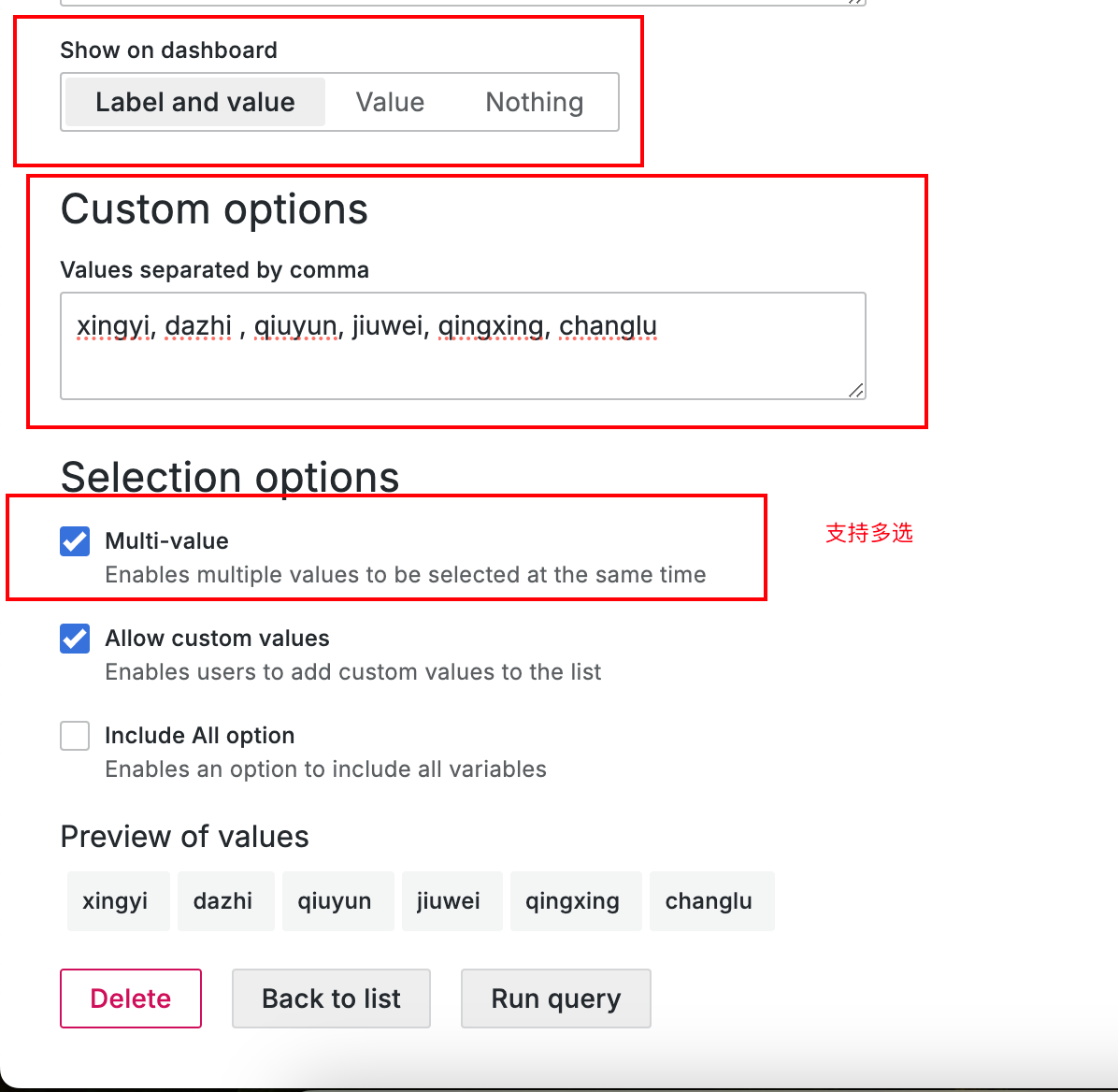

自定义：

null

null

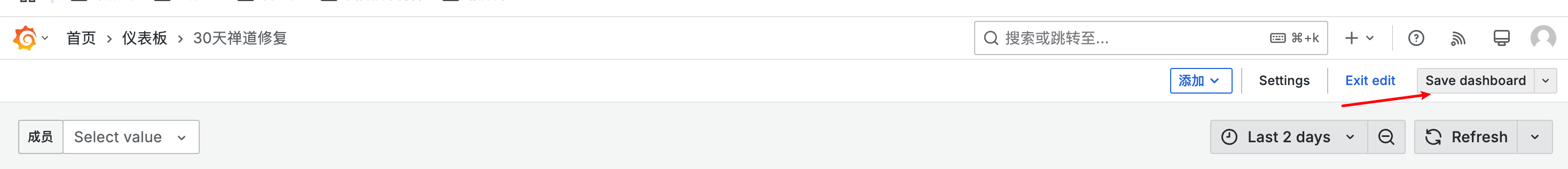

回到panel之后，一定要点击保存：

null

才能保存下来。

如何使用变量：

# 如果你使用的变量名为member，如下使用即可，$member对应会自己带上''
# WHEN member IN ($member)   => WHEN member IN ('changlu')
WHEN member IN ($member)

其他用法场景：

1、状态类

null

# 针对未修复、已修复可以写成这样子
SELECT
    CASE
        WHEN zb.resolvedBy IS NULL OR zb.resolvedBy = '' THEN '未修复'
        ELSE '已修复'
    END AS isFix
FROM
    zt_bug zb
WHERE
    CASE
        WHEN ${is_fixed} = 'fixed' THEN zb.resolution <> ''
        WHEN ${is_fixed} = 'not_fixed' THEN zb.resolution = ''
        ELSE TRUE
    END
ORDER BY
    zb.id DESC;

Panel设置为Table展示的时候显示记录id

mysql5.6方式：

# 实现自增
SELECT
    (@row_number := @row_number + 1) AS row_number,
    zt_bug.*
FROM
    zt_bug,
    (SELECT @row_number := 0) AS init
ORDER BY
    id DESC
LIMIT 10;
